Manchon Waga

manchon Waga Multi Joint

Manchon Waga pour assemblage de tubes de diamètres différents et de matériaux de fabrication variés, avec segments résistants à la traction des deux côtés.
Ce produit peut être utilisé sur tous types de canalisations, quel que soit le matériau de fabrication. Il est même compatible avec des diamètres extérieurs différents. Des fabrications d’adaptation sont disponibles pour des diamètres allant de 50 millimètres à 400 millimètres. Il permet d’obtenir des angles allant jusqu’à 8° à chaque extrémité (soit un maximum de 16° d’angularité).

Les corps et anneaux en acier sont en fonte ductile, avec un revêtement époxy. Joints en NBR ou EPDM. Écrous, vis et rondelles en acier inoxydable.

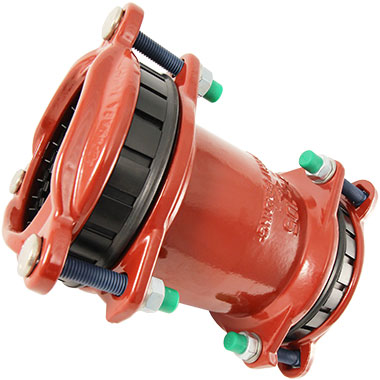

Manchon Waga pour assemblage de tubes de diamètres différents

Avantages :

  • Réduction des coûts. En effet, avec peu de stock il est possible de couvrir différents diamètres et types de canalisations.
  • Simple et rapide à sélectionner et installer.
  • Augmente la sécurité grâce à son système résistant à la traction à préhension progressive, pour des pressions de travail jusqu’à 16 Bar.
  • Durée de vie de 50 ans.

Deux familles de manchons Multi Joint Georg Fischer Waga

Manchon Waga pour assemblage de tubes de diamètres similaires, avec la même plage minimale/maximale aux deux extrémités.

Manchon Multi Joint réduit pour assemblages de tubes de diamètres différents, avec des plages minimales/maximales différentes à chaque extrémité. Le manchon réduit permet de grandes tolérances entre les diamètres extérieurs des tubes à assembler.

Spécifications techniques du manchon Waga

  • Corps et anneaux latéraux en fonte ductile GGG45.
  • Revêtement en poudre époxy type RT 9000 R4, couleur rouge (épaisseur minimale de 250 microns).
  • Joint d’étanchéité en EPDM pour l’eau. Disponible également en NBR en option.
  • Anneaux en fibre de verre renforcée de polyamide.
  • Vis en acier inoxydable AISI 304 recouvertes de PTFE pour éviter les blocages.
  • Écrous en acier inoxydable AISI 304 galvanisés pour éviter les blocages.
  • Rondelles en acier inoxydable AISI 304.
  • Température de fonctionnement du produit : de -5 °C à +50 °C.
  • Pressions de travail : 16 Bar avec système résistant à la traction.

Pour la sélection du modèle le plus approprié du manchon Georg Fischer Waga à fournir, il est important de spécifier le matériau de fabrication des deux canalisations à assembler et leurs diamètres extérieurs respectifs.
