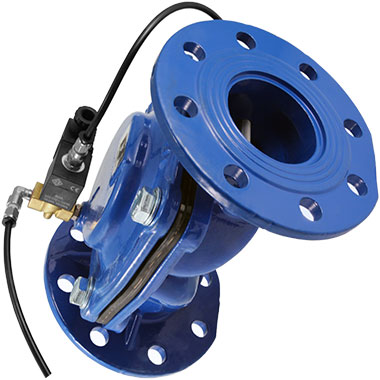

La vanne à membrane Tecnidro, dotée d’un corps en fonte, est conçue pour fonctionner de manière simple et efficace. En effet, elle fonctionne grâce à une commande hydraulique activée par électrovanne. Sa structure se compose d’un corps principal et d’un couvercle. L’intérieur quant à lui renferme trois éléments essentiels : une membrane, un ressort et un support de ressort.
La membrane, en caoutchouc naturel (NR) de la vanne à membrane Tecnidro est renforcée par un double tissu en nylon. Cela assure ainsi une bonne durabilité. Selon le modèle et le diamètre, différents types de membranes et de ressorts peuvent être utilisés. En outre, cela permet d’optimiser les performances en fonction de la pression de travail et les exigences hydrauliques. Plusieurs paramètres permettent d’identifier la membrane adaptée : le matériau, la dureté et la référence fabricant. Ces informations sont indiquées sur une petite languette visible à l’extérieur du corps de la vanne membrane. Ainsi cela évite le besoin de tout démontage pour les consulter.
Le ressort en acier inoxydable a une forme de cône tronqué. Il facilite la fermeture de la vanne tout en maintenant la membrane bien centrée sur son siège. Il est fixé en haut dans le couvercle et en bas au niveau de la membrane via un support spécifique.
L’accès aux pièces internes est rapide. En effet, il suffit de dévisser le couvercle sans avoir à retirer la vanne de la conduite. Cependant, toutes les opérations d’entretien ou de démontage doivent impérativement être réalisées lorsque la conduite n’est pas sous pression.
Caractéristiques de la vanne à membrane Tecnidro
- Pression de service maximale : 16 Bars (PN16)
- Température de fonctionnement : de 0,5 à 50 °C
- Raccordement au réseau : disponible en version à brides ISO PN16 ou taraudé avec filetage femelle BSP
Entretien des vannes
Les éléments en caoutchouc et autres composants élastomères doivent faire l’objet d’un contrôle régulier. De plus, ils doivent être remplacés tous les deux ans environ. En particulier s’ils ont été détériorés par des particules solides présentes dans le fluide.
