Surpresseur Berkeley pour Pivot

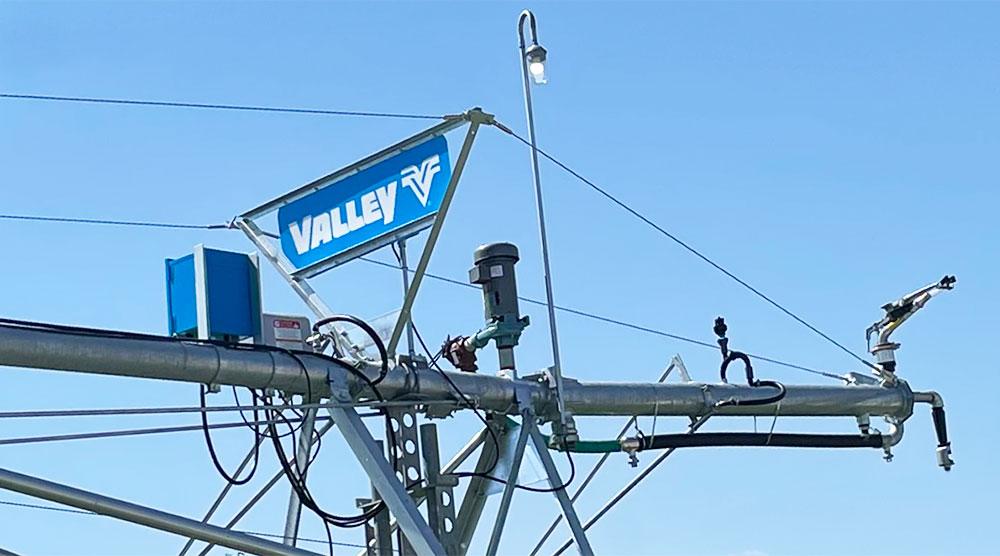

En installant le surpresseur Berkeley à l’extrémité du système Pivot, on obtient une portée plus longue pour le canon final. Cela permet d’obtenir une portion de terre irriguée à l’extérieur de la structure de la machine. Ce qui ajoute une grande surface de culture irriguée et permet de mieux rentabiliser l’investissement réalisé dans la machine.
Un canon ordinaire tel que le Twin Max de Komet, installé à l’extrémité d’un Pivot central fonctionnant à une pression de 2 Bars et doté d’une buse de 15 mm de diamètre, permet d’atteindre une portée approximative de 50 mètres. En augmentant la pression à 4 Bars pour le canon seul et avec la même buse, la portée de l’arrosage dépasse les 73 mètres.
Les pompes de surpression les plus couramment utilisées pour les systèmes Pivot sont les Berkeley. Elles sont fabriquées avec une conception et des performances spécialement conçues pour les systèmes Pivot.
Caractéristiques du surpresseur Berkeley
Le surpresseur Berkeley 2HP Pivot (la plus populaire) est dotée d’un boîtier bleu métallique, d’un moteur Baldor 2 HP et d’une protection thermique. En outre, le moteur électrique est triphasé 380/400V. L’installation et le raccordement requièrent des opérateurs correctement formés. Il s’agit de la pompe de surpression Pivot la plus répandue sur le marché.
D’autres modèles de pompe Berkeley sont disponibles. Par exemple, l’option boîtier orange équipée d’un moteur 5HP est également disponible en stock.
Conseils pour l’installation d’une pompe Berkeley
Afin de raccorder hydrauliquement la pompe à l’aspiration du tuyau principal du Pivot, nous recommandons l’utilisation du manchon en fer galvanisé avec filetage américain (manchon NPT mâle 2″).
Après l’installation, tous les colliers, boulons, capuchons et raccords du système doivent être vérifiés avant d’être testés.
Le surpresseur Berkeley ne nécessite pas de lubrification. Sa garniture mécanique est lubrifiée par l’eau pompée. Cependant, les roulements du moteur doivent être lubrifiés occasionnellement, en fonction de l’utilisation. Cela permettra d’augmenter la durée de vie du moteur.
Si, lorsque la pompe est raccordée électriquement en triphasé, le sens de rotation est opposé au sens souhaité, les deux câbles d’alimentation (L1, L2, L3) doivent être inversés jusqu’à l’obtention de la rotation correcte. Inverser L1 et L2, ou L2 et L3, ou L1 et L3.
Évitez le gel de l’eau dans la pompe, dans la tuyauterie du Pivot ou dans tout autre composant du système dans lequelelle circule. Cela peut causer de graves dommages à la machine : rupture, panne ou inondation.
Canons d’extrémité pour Pivots
Les canons d’extrémité à grande portée les plus courants en combinaison avec les pompes de surpression Berkeley sont fabriqués par Nelson, Sime et Komet.
Le canon d’extrémité (et encore plus s’il est équipé d’un surpresseur Berkeley) fonctionne à très haute pression. Dès lors, des précautions de sécurité doivent être prises pour éviter les accidents.
- Aucun contrôle ou réglage ne doit être effectué lorsque le canon est en fonctionnement.
- Ne pas rester dans la zone d’action du canon d’extrémité.
- Ne pas rester dans la zone du jet haute pression.
- Vérifier que le jet n’atteint pas les personnes, les lignes électriques, les routes, les bâtiments ou tout autre élément.
- Avant de mettre l’arroseur en service, assurez-vous que personne ne se trouve dans son rayon d’action.
J’ai besoin de savoir combien de gallons une pompe Berkeley de 60 chevaux débite.
Si vous nous indiquez le modèle du surpesseur Berkeley, nous pouvons vous fournir la courbe de travail.
Lors de l’installation du surpresseur Berkeley pour alimenter l’asperseur final du Pivot, nous avons constaté que le filetage d’entrée est spécial et de type américain. Disposez-vous d´un accessoire afin que le système fonctionne ?
Nous disposons du manchon fileté d’origine pour une installation correcte. Il s’agit d’une bobine galvanisée filetée aux deux extrémités, de 2 pouces et demi de filetage et de 6 pouces de longueur : NPL MS 2 1/2 X 6 GV SCH 80.
